JJM1-1.6(32)P型不锈钢针型仪表阀

生产厂家：上海精工阀门厂有限公司北京办事处销售热线：010-83714319 手机直线：13801336880

JJM1-1.6(32)P型不锈钢针型仪表阀产品概述：

一、产品[针型阀]的详细资料：

产品型号：JJM1-1.6(32)P型

产品名称：针型阀

二、主要零件材料：

零件名称 Part name	阀杆、阀盖、螺栓 Body、Bonnet、Bolt	阀杆、阀瓣、密封垫Stem、Disc、Gasket	填料 Packing	垫片Gasket	手轮Handwheel
JJM1-160-DN5	铬镍不锈钢 Cr. Ni Stainless steel	不锈钢 Stainless stee	聚四氟乙稀，柔性石墨 PTFE，Soft graphite	橡胶石棉板 Latex asbestos	优质碳钢High grade carbon steel

三、主要性能规范：

型号 Type	公称压力PN Mpa	试验压力PS(Mpa)_Test pressure			工作压力(Mpa) Working pressure	工作温度(OC) Working temps.	适用介质Applicable medium
		壳体 Shell	密封(液)Seal	密封(气)Seal
JJM1-160-DN5	16.0	24.0	17.6	0.6	16.0	P≤540OC	液化石油气水，酸，蒸汽，油品等 Petroleum gas Water，As，Steam，Oil，etc.
						C≤425 OC

四、不锈钢针型仪表阀主要外形及连接尺寸：

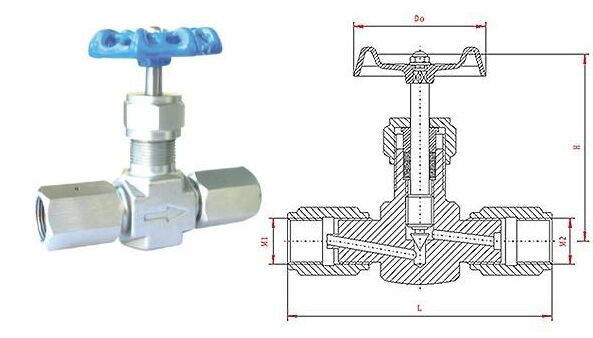

JJM1-1.6(32)P型不锈钢针型仪表阀结构图:
