J24W-160P外螺纹角式截止阀
生产厂家：上海精工阀门厂有限公司北京办事处销售热线：010-83714319 手机直线：13801336880

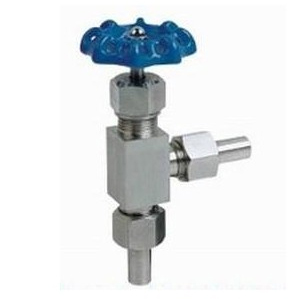

J24W-160P外螺纹角式截止阀
J24W-160P外螺纹角式截止阀产品概述：
外螺纹角式截止阀具有结构小巧、外形美观、性能可靠、使用方便灵活、标准化、通用化程度高，J24W外螺纹角式截止阀广泛应用于石油、化工、天然气、电站、冶金、国防科研等领域
一、外螺纹角式截止阀主要零件材料：
零件名称 | 阀杆、阀盖 | 阀杆、阀瓣 | 填料 |
J21W-16P | 铬镍不锈钢 | 铬镍不锈钢 | 聚四氟乙稀、柔性石墨 |
J21W-40、J23W-160 | 优质碳钢 | 铬不锈钢 |
二、外螺纹角式截止阀主要性能规范：
型号 | 公称压力MPa | 试验压力MPa | 工作压力MPa | 工作温度℃ | 适用介质 | ||
壳体 | 密封（液） | 密封（气） | |||||
J24W-160P-DN3 | 16.0 | 24.0 | 17.6 | 0.6 | 16.0 | P≤200℃ | 液化石油气水、油品等 |
J24W-320P-DN6 | 32.0 | 48.0 | 35.2 | 0.6 | 32.0 | C≤425℃ | |
三、外螺纹角式截止阀主要外形及连接尺寸：
型号 | 公称直径mm | 尺寸 | 重量Kg | |||||
L1 | Do | D2 | H | H1 | D1 | |||
J24W-160P-DN3 | 3 | 80 | 65 | 159 | 170 | 14 | 3 | 1.0 |
J24W-320P-DN6 | 6 | 80 | 65 | 159 | 170 | 14 | 6 | 1.0 |

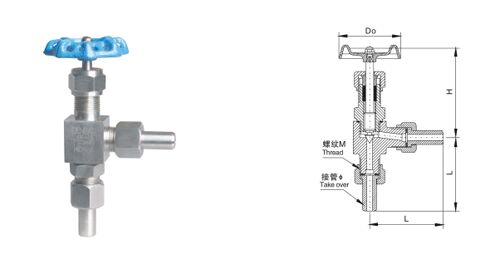

J24W-160P外螺纹角式截止阀结构图:
