气动调节蝶阀

生产厂家:上海精工阀门厂有限公司北京办事处销售热线:010-83714319 手机直线:13801336880

气动调节蝶阀
气动调节蝶阀
ZMAW气动薄膜调节蝶阀/ZSRW、ZSCW气动活塞调节蝶阀输入控制信号(4-20mADC或1-5VDC)气源即可控制运转,结构简单紧凑,加工方便,易制成大口径,具有自清洗作用,阻力系数小,流通能力大。适用于悬浮颗粒的流体及浓、浊浆状流体的调节。干净介质,可选用阀板加软密封(橡胶圈、四氟圈)来减少泄漏(可达0.01%),高温高压工况可选用三偏心硬密封阀体。订货时要予以注明即可。
气动调节蝶阀主要技术参数
公称通径 mm
50
80
100
125
150
200
250
300
350
400
450
500
600
700
800
900
1000
额定流量系数Kv
85
220
340
530
770
1360
2130
3060
4160
5450
6900
8500
12200
16600
21700
27540
34000
公称压力 MPa
0.6
额定转角 °
70
信号压力 KPa
20~100
流量特性
近似等百分比
介质温度 ℃
-20~200(常温) ; -40~450(中温) ; -40~600(高温)
接管法兰
按JB78-59对夹式法兰连接
信号连接螺孔
M16×1.5
配用执行机构
薄膜式
ZMA-2
ZMA-3
ZMA-4
ZMA-5

活塞式

ZSC-45
阀体材质
ZG230-450;1Cr18Ni9; ZG1Cr18Ni9Ti、ZGOCr18Ni12Mo2Ti
可配附件
手轮、定位器、空气过滤减压器等。
气动调节蝶阀主要零件材料及推荐使用温度范围
零件名称
材 料
温度范围℃
阀体 阀板
ZG230-450
-40-450
ZG1Cr18Ni9Ti
-250-550
ZG0Cr18Ni12Mo2Ti

注:此表为各种材料的极限使用温度,在实际选用中应根据其产品的介质温度范围,确定材料的***低,***高使用温度,其***低使用温度不得低于介质温度范围下限,***高使用温度不得高于介质温度范围的上限。
气动调节蝶阀薄膜式执行机构主要技术参数
型 号
ZMA-2
ZMA-3
ZMA-4
ZMA-5
有效面积 cm2
280
400
630
1000
行 程 mm
16
25
40
60
弹簧范围 KPa
20~100 ; 40~200 ; 20~60 ; 60~100
气动调节蝶阀活塞式执行机构主要技术参数
型 号
活塞直径 mm
有效面积 cm2
***大行程 mm
***大操作压力 KPa
***大输出力 N
ZSC-45
250
484
60
500
21800
气动调节蝶阀性能指标
执 行 机 构
薄膜式执行机构
活塞式执行机构
类 别
不带定位器
带定位器
带定位器
弹簧范围 KPa
20~100 40~200
20~60 60~100
项 目
基 本 误 差%
±8
-
±2.0
±2.0
回 差%
6
-
2.0
2.0
死 区%
5
-
0.8
0.8
始终点偏差%
气 开
始点
±4.0
±4.0
±2.0
±
终点
±8
±8
气 关
始点
±8
±8
终点
±4.0
±4.0
额定转角偏差%
±2.5
允许泄漏量1/h
2×10-2×阀的额定容量
气动调节蝶阀允许压差    MPa
配用执行机构型号
ZMA-2
ZMA-3
ZMA-4
ZMA-5
ZSC-45
70°
70°
70°
70°
70°
公称通径mm
50
0.6
0.097
(0.22)








80
0.6
0.038
(0.086)








100
0.556
(0.6)
0.0196
(0.0445)








125


0.6
0.0250
(0.0542)






150


0.444
(0.6)
0.0150
(0.0314)






200


0.185
(0.407)
0.00587
(0.0129)






250




0.331
(0.6)
0.00845
(0.0175)




300




0.181
(0.385)
0.00461
(0.00983)




350




0.133
(0.284)
0.00292
(0.00622)




400






0.216
(0.45)
0.00485
(0.0101)


450






0.171
(0.356)
0.00341
(0.00741)


500






0.139
(0.289)
0.0025
(0.0052)


600








0.6
0.019
700








0.6
0.0119
800








0.442
0.00795
900








0.339
0.00599
1000








0.236
0.00403
注:括号内数值为带定位器的允许压差。
气动调节蝶阀主要外形尺寸
ZMAW气动薄膜调节蝶阀
外形尺寸
公称通径
D1
D2
L1
L2
n-d
H
H1
H2
D
L3
法兰端面距
50
110

92
200
4-14
637
582
382
280
278
60
80
150
125
92
200
4-18
644
582
382
280
278
100
175
145
102
210
654
280
278
125
200
175
117
234
8-18
723
636
436
325
278
150
225
200
130
247
736
325
278
200
280
255
172
287
763
325
278
70
250
335
310
197
327
12-18
1008
853
615
410
376
300
395
362
227
351
12-23
1034
410
376
80
350
445
412
252
376
1059
410
376
400
495
462
296
432
16-23
1238
1007
720
495
376
100
450
550
518
321
459
1266
495
376
500
600
568
346
484
1291
495
376
600
705
755
480
565
20-25
1486
1109
796

180
150
700
810
860
530
615
24-25
1539

180
800
920
975
595
675
24-30
1596

180
200
900
1020
1075
685
770
24-30
1661
1124

180
1000
1120
1175
735
810
28-30
1711
1124

180
200

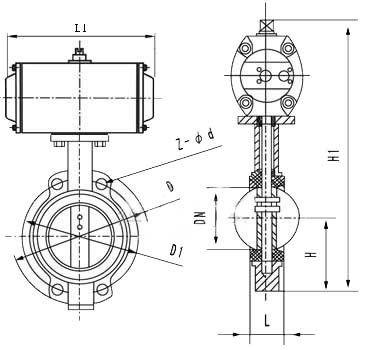

ZSRW、ZSCW气动活塞调节蝶阀
外形尺寸
公称通径DN
结构长度
(标准值)
连接尺寸
L
H
H1
PN0.6MPa
PN1.0MPa
毫米
英寸
法兰式
对夹式
D
D1
Z-d
D
D2
Z-d
50
2
108
43
100
400
140
110
4--14
165
125
4--18
65
21/2
112
46
115
420
160
130
4--14
185
145
4--18
80
3
114
49
120
138
190
150
4--18
200
160
8-18
100
4
127
56
130
524
210
170
4--18
220
180
8-18
125
5
140
64
150
570
240
200
8-18
250
210
8-18
150
6
140
70
170
743
265
225
8-18
285
240
8-22
200
8
152
76
200
767
320
280
8-18
340
295
8-22
250
10
165
76
235
790
375
335
12-18
395
350
12-22
300
12
178
83
300
890
440
395
12-22
445
400
12-22
350
14
190
92
325
954
490
445
16-22
505
460
16-22
400
16
216
102
355
1070
540
495
16-22
565
515
16-26
450
18
222
114
390
1140
595
550
20-22
615
565
20-26
500
20
229
127
420
1200
645
600
20-26
670
620
20-26
600
24
267
154
490
1380
755
705
24--26
780
725
20-30
700
28
292
165
550
1580
860
810
24--30
895
840
24--30
800
32
318
190
640
1760
975
920
24--30
1015
950
24--33
900
36
330
203
710

1075
1020
24--30
1115
1050
28-33
1000
40
410
216
770

1175
1120
28--30
1230
1160
28-36
1200
48
470
254
890

1405
1340
32-33
1450
1380
32-39
