气动对夹式硬密封蝶阀D673H

生产厂家：上海精工阀门厂有限公司北京办事处销售热线：010-83714319 手机直线：13801336880

气动对夹式硬密封蝶阀D673H

D673H气动对夹式硬密封蝶阀广泛用于石油、化工、电力、冶金、食品、医药、轻纺、造纸等行业，可安装在温度≤425℃，介质为煤气、空气、蒸汽、水、海水、油品等工业管网上作调节流量和切断介质用。
驱动形式有手动、蜗轮传动、气动、液动、电动、电液联动等执行机构，可实现远距离控制和自动化操作。金属硬密封蝶阀系列产品，系长寿命、节能型蝶阀。其结构采用三维编心原理设计，阀座采用硬软密封兼容的多层次结构，加工精湛，工艺先进。本产品由阀体、蝶板、多层次阀座、阀杆、传动机构等主要部件组成。因此被广泛地应用到冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上。

气动对夹式硬密封蝶阀产品特点
由于本产品蝶阀采用的是三维偏心原理设计，使密封面的空间运动轨迹达到理想化，密封面相互之间无磨擦、无干涉、加之密封材料选择得当，从而使蝶阀的密封性、耐腐蚀性、耐高温性和耐磨性等得到了可靠的保证。其主要特点如下：

1、开启力矩小，灵活方便，省力节能。
2、三维编心结构，使蝶板越关越紧，其密封性能可靠，达到无泄漏。
3、耐高压、耐腐蚀、耐磨损、使用寿命长等。
气动对夹式硬密封蝶阀采用标准

设计标准 :GB/T12238-1989；JB/T8527-1997
法兰连接尺寸:
GB/T9113.1-2000；GB/T9113.2-2000
GB/T9115.1-2000；GB/T9115.2-2000
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992；JB/T9092-1999

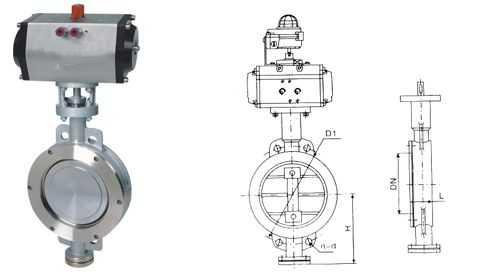

气动对夹式硬密封蝶阀主要外形尺寸
0.6、1.0MPa外形尺寸

公称通径 DN	外形尺寸					连接尺寸
	L	H	D73H/D373H/D673H/D973H			PN0.6MPa		PN1.0MPa
	L	H	H1	A1	B1	D1	Z-d	D1	Z-d
50	43	112	350	180	200	110	4-14	125	4-18
65	46	115	370	180	200	130	4-14	145	4-18
80	64	120	380	180	200	150	4-18	160	8-18
100	64	138	420	180	200	170	8-18	180	8-18
125	70	164	460	180	200	200	8-18	210	8-18
150	76	175	555	270	280	225	8-18	240	8-22
200	89	208	605	270	280	280	12-18	295	8-22
250	114	243	680	270	280	335	12-22	350	12-22
300	114	283	800	380	420	395	12-22	400	12-22
350	127	310	835	380	420	445	16-22	460	16-22
400	140	340	915	450	470	495	16-22	515	16-26
450	152	380	960	480	490	550	16-22	565	20-26
500	152	410	1020	480	490	600	20-22	620	20-26
600	178	470	1225	480	490	705	20-26	725	20-30
700	229	550	1355	640	660	810	24-26	840	24-30
800	241	640	1470	640	660	902	24-30	950	24-33
900	241	710	1545	750	860	1020	24-30	1050	28-33
1000	300	770	1795	850	900	1120	28-30	1160	28-36
1200	360	890	1965	850	900	1340	32-33	1380	32-39

1.6、2.5MPa 外形尺寸

公称通径 DN	外形尺寸					连接尺寸
	L	H	D73H/D373H/D673H/D973H			PN1.6MPa		PN2.5MPa
	L	H	H1	A1	B1	D1	Z-d	D1	Z-d
50	43	112	350	180	200	125	4-18	125	4-18
65	46	115	370	180	200	145	4-18	145	8-18
80	49	120	380	180	200	160	8-18	160	8-18
100	56	138	420	180	200	180	8-18	190	8-22
125	64	164	460	180	200	210	8-18	220	8-26
150	70	175	555	270	280	240	8-22	250	8-26
200	71	208	605	270	280	295	12-22	310	12-26
250	76	243	680	270	280	335	12-26	370	12-30
300	83	283	825	380	420	410	12-26	430	16-30
350	92	310	900	380	420	470	16-26	490	16-33
400	102	340	980	450	470	525	16-30	550	16-36
450	114	380	1030	480	490	585	20-30	600	20-36
500	127	410	1105	480	490	650	20-33	660	20-36
600	154	470	1310	480	490	770	20-36	770	20-39
700	165	550	1435	640	660	840	24-36	875	24-42
800	190	640	1605	640	660	950	24-39	990	24-48
900	203	710	1745	750	860	1050	28-39	1090	28-48
1000	216	770	1885	850	900	1170	28-42	1210	28-56
1200	254	890	2105	850	900	1390	32-48	1420	32-56

4.0MPa 外形尺寸

公称通径 DN	外形尺寸					连接尺寸
	L	H	D73H/D373H/D673H/D973H			PN4.OMPa
	L	H	H1	A1	B1	D1	Z-d
50	43	112	350	180	200	125	4-18
65	46	115	370	180	200	145	8-18
80	49	120	380	180	200	160	8-18
100	56	138	420	180	200	190	8-22
125	64	164	460	180	200	220	8-26
150	70	175	555	270	280	250	8-26
200	71	208	605	270	280	320	12-30
250	76	243	680	270	280	385	12-33
300	83	283	825	380	420	450	16-33
350	92	310	900	380	420	510	16-36
400	102	340	980	450	470	585	16-39
450	114	380	1030	480	490	610	20-39
500	127	410	1105	480	490	670	20-42
