金属硬密封球阀Q41H

生产厂家:上海精工阀门厂有限公司北京办事处销售热线:010-83714319 手机直线:13801336880

金属硬密封球阀Q41H
金属硬密封球阀Q41H
Q41H金属硬密封球阀是我公司开发的高性能球阀产品。阀座采用板簧加载的金属密封结构,在高温下启闭轻松。球体及阀座采用特殊硬化处理,密封面不擦伤。手动硬密封球阀具有双向密封功能。主要用途:金属硬密工作温度-29~425℃(碳钢)或-40~550℃(不锈钢)的各种管路上,用于截断或接通管路中的介质,选用不同的材质,金属硬密封球阀可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。
金属硬密封球阀 产品特点
1、先进的阀座:聚多年球阀制造经验而设计的阀座,确保阀门密封,磨擦系数低,操作力矩小、多种阀座材料、适应范围广。
2、开关无误的手柄:采用扁头阀杆,与手柄的连接不会错位,从而保证手柄指示的开关状态与阀一致辞。
3、锁紧装置:为防止阀门开关误操作,在阀门全开、全关位置有锁定孔,确保阀门处于正确的位置。
4、阀杆防飞结构:阀杆为下装式,防止受压飞出,同时可在火灾后,与阀体形成金属接触,确保阀杆密封。
金属硬密封球阀
设计制造标准
GB/T 21385-2008
结构长度标准
B/T 12221-2005
连接法兰标准
GB/T 9113、ANSI B16.5、JB/T74~90、GB9112~9131、HG20615~20635、SH3406
压力温度等级
GB/T 12224-2005
试验检验标准
GB/T 13927-2008
金属硬密封球阀 性能规范
压力等级
公称压力
磅级
1.6
2.5
4.0
6.4
10.0
150
300
400
600
试验压力
壳体试验
2.4
3.75
6.0
9.6
15.0
3.03
7.5
10.2
15.0
密封试验
1.76
2.75
4.4
7.04
11.0
2.2
5.5
7.48
11.0
适用工况
适用介质
纸浆、浆料、粉尘及各种固体颗粒介质
适用温度
-196~≤550℃
适用规范
设计制造按
GB12237-89  API60 JP17S-48
法兰尺寸按
JB79-59、GB91133、HG20592-97 ANSI B16.5  JIS B2212-2214
结构长度按
GB12221-89  ANSI B16.0  JIS B2002
检验试验按
JB/T9092-99   API598
金属硬密封球阀 主要零件材料
序号
零件名称
材质
序号
零件名称
材质
GB(国标)
ASTM(美标)
GB(国标)
ASTM(美标)
1
阀体
WCB
A216-WCB
8
弹簧
60Si2Mn
AISI 9260
2
密封圈
柔性石墨
柔性石墨
9
垫片
柔性石墨+不锈钢
B12.10-304/F.G
3
阀座
1Cr18Ni9Ti
304
10
填料
柔性石墨
柔性石墨
4
球体
1Cr13
A276-420
11
填料压盖
WCB
A216-WCB
5
螺母
35
A194-2H
12
挡圈
65Mn
AISI 1066
6
螺柱
35CrMoA
A193-B7
13
阀杆
1Cr13
A276-410
7
座垫
1Cr18Ni9Ti
304
14
螺钉
35
A193-B7

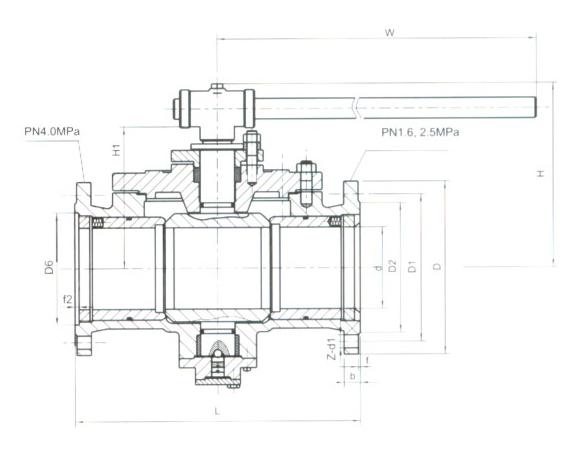

金属硬密封球阀 主要外形尺寸
PN1.6MPa外形尺寸
公称通径DN
15
20
25
32
40
50
65
80
100
125
150
200
L
130
140
150
165
180
200
220
250
280
320
360
400
H
59
63
75
85
95
107
142
152
178
252
272
342
W
130
130
160
180
230
230
400
400
650
1050
1050
1410
D、D1、D2
参照******标准:GB/T9113、JB/T79、HG20594等相应标准执行生产
Wt(Kg)
2.5
3
5
6
7
10
15
19
33
58
93
160
法兰连接尺寸
GB/T9113、JB/T79、HG/T20594
PN2.5MPa外形尺寸
公称通径DN
15
20
25
32
40
50
65
80
100
125
150
200
L
130
140
150
165
180
200
220
250
320
400
400
550
H
59
63
75
97
107
142
152
178
252
272
342
345
W
130
130
160
230
230
400
400
700
1100
1100
1500
1500
Wt(Kg)
2.5
3
5
6
7.5
10
15
20
33
60
93
175
法兰连接尺寸
GB/T9113、JB/T79、HG/T20594
PN4.0MPa外形尺寸
公称通径DN
15
20
25
32
40
50
65
80
100
125
150
200
L
130
140
150
180
200
220
250
280
320
400
400
400
H
59
63
75
85
95
107
142
152
178
252
272
342
W
130
130
160
230
230
400
400
700
1100
1100
1500
1500
Wt(Kg)
3
4
5
7
9
12
18
28
46
75
106
190
法兰连接尺寸
GB/T9113、JB/T79、HG/T20594
PN6.4MPa外形尺寸
公称通径DN
15
20
25
32
40
50
65
80
100
125
150
200
L
165
190
216
229
241
292
330
356
432
508
559
660
H
59
63
75
97
107
142
152
178
252
272
305
398
W
130
130
160
230
230
400
400
700
1100
1100
1500
1800
Wt(Kg)
6.5
7
8
12
14
18
28
40
65
98
140
250
法兰连接尺寸
GB/T9113、JB/T79、HG/T20594
