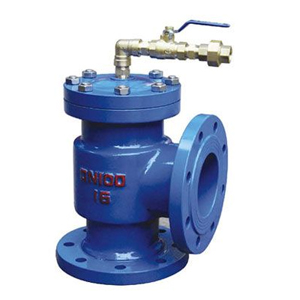

H142X液压水位控制阀
生产厂家:上海精工阀门厂有限公司北京办事处销售热线:010-83714319 手机直线:13801336880
H142X液压水位控制阀
H142X液压水位控制阀产品概述:
液压水位控制阀是一种自动控制水箱、水塔液面高度的水力控制阀。当水面下降超过预设值时,浮球阀打开,活塞上腔室压力降低,活塞上下形成压差,在此压差作用下阀瓣打开进行供水作业;当水位上升到预设高度时,浮球阀关闭,活塞上腔室压力不断增大致使阀瓣关闭停止供水。如此往复自动控制液面在设定高度,实现自动供水功能。该产品适用于工矿企业、民用建筑中各种水箱(池)、水塔的自动供水系统。并可用作常压锅炉循环供水控制阀。当水池或水塔内水位下降,浮球阀开启排水时,进水管内有压水将阀内活塞托起,密封面打开,阀门即开启供水,当水位上升到控制阀时,浮球阀关闭,活塞下移将密封面封闭,阀门即停止供水。
2、工作平稳可靠。在规定的使用压力范围内,可保证无水锤冲击。
3、重量轻,体积小。
4、安装维修方便。
公称通径 (mm) | 尺 寸(mm) | |
L | H | |
40 | 107 | 235 |
50 | 115 | 243 |
65 | 125 | 258 |
80 | 135 | 280 |
100 | 146 | 307 |
125 | 165 | 358 |
150 | 180 | 400 |
200 | 215 | 490 |
250 | 255 | 576 |
300 | 285 | 663 |
350 | 325 | 750 |

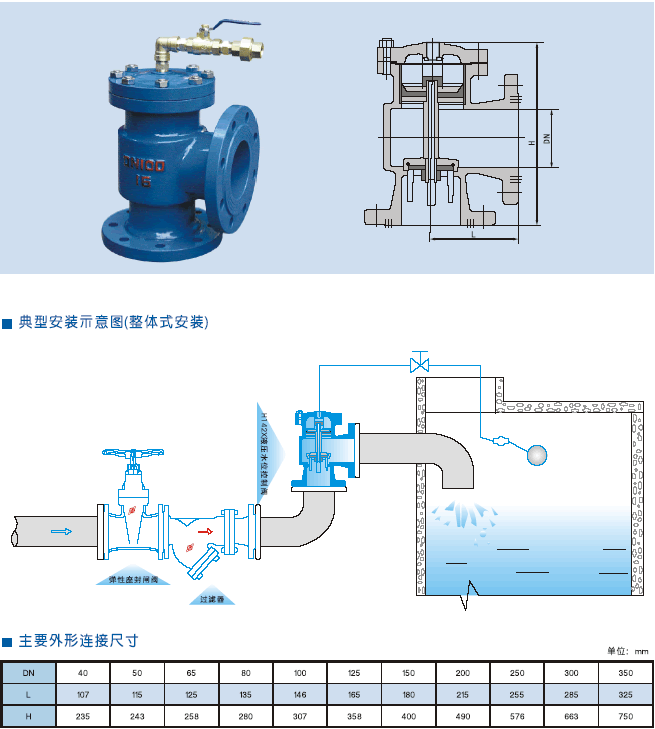

H142X液压水位控制阀安装示意图:
