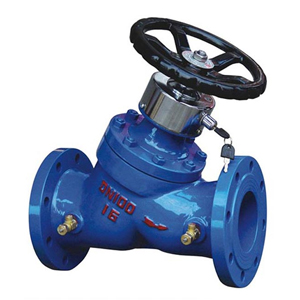

SP15F数字锁定平衡阀
生产厂家:上海精工阀门厂有限公司北京办事处销售热线:010-83714319 手机直线:13801336880
SP15F数字锁定平衡阀
SP45F、SP15F数字锁定平衡阀产品概述:
一、数字锁定平衡阀用途
平衡阀适用于各种液体管路系统,是一种较为理想的新型节能阀门。该阀设有刻度的数字显示,可直观调到任~位置,并可锁定。平衡阀主要应用于工业和民用建筑采嗳管路系统。目前在一些管网系统中存在着水力失调问题,平衡阀提供了解决这一问题的手段,用它可以准确的调节压降和流量,用以改善管网系统中液体流动状况,达到管网液体平衡和节约能源的目。 在双管网工程改造中,应用此阀门仍可节约能源,得到较好的效果。
平衡阀型号:SP45F SP15F | 平衡阀公称通径:32MM-350MM | 平衡阀使用压力:1.6MPA -2.5MPA |
平衡阀连接方式:法兰连接 | 平衡阀形式:手动 可调节挡位 | 平衡阀主要功能:调节流量 |
平衡阀介质:水工业管道 | 平衡阀材质:铸铁 球墨铸铁 铸钢 | 平衡阀标准:机械部标准或定做非标 |
二、SP45、SP15型的主要性能及使用规范
SP15-(10/16) | SP45F-(10/16) | 备注 | |
试验压力 | 2.4Mpa(24kgf/m2) | ||
工作压力 | ≤1.6MPa(16kgf/cm2) | ||
工作温度 | ≤120℃ | ||
适用介质 | 水、油和其它液体 | ||
特性曲线 | 等百分比 | ||
安装使用范围
| 管网系统的主干、分支 干、室内供水干管、分支立管及多台锅炉 |
SP45F-(10/16)型主要外形及连接尺寸(法兰连接尺寸按JB/79-94标准)
DN | L | H |
32 | 180 | 230 |
40 | 200 | 242 |
50 | 230 | 250 |
65 | 290 | 260 |
80 | 310 | 329 |
100 | 350 | 340 |
125 | 400 | 424 |
150 | 480 | 454 |
200 | 550 | 517 |
250 | 622 | 573 |
300 | 698 | 617 |
350 | 787 | 705 |
SP15F型主要外形及连接尺寸:
DN | ZG | L | S | H | 重量kg |
15 | 1/2″ | 100 | 27 | 128 | 1 |
20 | 3/4″ | 115 | 33 | 128 | 1.5 |
25 | 1″ | 125 | 46 | 130 | 1.8 |
32 | 5/4″ | 140 | 55 | 150 | 2 |
40 | 3/2″ | 160 | 55 | 187 | 2 5 |
