ZZYP型自力式压力调节阀

生产厂家：上海精工阀门厂有限公司北京办事处销售热线：010-83714319 手机直线：13801336880

ZZYP型自力式压力调节阀

压力调节阀,自力式压力调节阀,自力式压力调节阀工作原理

一、自力式压力调节阀_自力式压力调节阀工作原理

自力式压力调节阀工作原理是介质由箭头方向流入阀体，经阀座、阀芯节流后输出。另一路经取压管（介质为蒸汽时加冷凝器）被引入执行机构作用于膜片上，使阀芯随之发生相应的位移，达到泄压、稳压的目的。如阀前压力增加，作用于膜片上的力增加，压缩弹簧，带动阀芯，使阀门开度增大，直至阀前压力下降至设定值为止。同理，如阀前压力降低，作用在膜片上的力减小，由于弹簧的反作用力，带动阀芯，使阀门的开度加小，直至阀前压力上升至设定值为止。若阀前压力小于设定值则该阀一直是关闭的。

二、ZZYP自力式压力调节阀概述

自力式压力调节阀无需外加能源利用被调介质自身压力变化而实现自动调节的功能，具有压力波动小节约能源等特点，ZZYP自力式压力调节阀压力等级有PN1.6.0.4.0mpa,阀门口径范围DN15-350mm供选择，使用温度范围-20°c--560°c，所以自力式调节阀是一款zui节约能源的压力调节阀产品。压力设定期在一定范围内还可以根据需求调节。

根据各种工艺场合的需要自力式压力调节阀有三种阀盖型式：普通（一般场合）、长颈（压力调节范围大）、散热（温度350～550℃）。有三种执行机构型式：膜片（普通膜片和增强膜片）、活塞、金属膜片（波纹管）。

三、ZZYP自力式调节阀型号意义

ZZYP-16（25、40、64、110）B ZZYP-16K
Z：执行器大类；Z：自力式系列；Y：压力调节阀：P：单座；16：PN1.6Mpa、40：4.0Mpa
B：控制阀后，压力增加时阀关闭，K：控制阀前，压力增加时阀开启．
ZZYM-16B、ZZYN-16B：M：套筒式压力调节阀；N：双座式压力调节阀

四、ZZYP自力式调节阀性能参数

公称通径(mm)DN	20	25		32	40	50	65	80	100	125	150	200	250	300
额定流量系数KV	5	8		12.5	20	32	50	80	125	160	320	450	630	900
额定行程（mm）	8			10		12	15	18	20	30	40	45	60	65
公称通径DN（mm）	20（或G3/4″）
阀座直径	2	3		4	5	6	7		8	9	10	12	15	20
额定流量系数KV	0.02	0.08		0.12	0.20	0.32	0.5		0.80	1.20	1.80	2.80	4.0	5
公称压力 PN	MPa			1.6，2.5，4.0，6.4（6.3）/2.0，5.0，11.0
	Bar			16，25，40，64（63）/20，50，110
	Lb			ANSI：Class150、Class300、Class600
压力分段范围KPa	15～50、40～80、60～100、80～140、120～180、160～220、200～260、240～300、280～350、 330～400、380～450、430～500、480～560、540～620、600～700、680～800、780～900、 880～1000、900～1200、1000～1500、1200～1600、1300～1800、1500～2100、（其它范围特殊设计）
流量特性	快开
调节精度	±5-10（％）
使用温度	-60～350（℃）（低于-60特殊设计） 350～550（℃）
允许泄漏量	Ⅳ级（硬密封） Ⅵ级（软密封）（GB/T4213-92）
减压比（阀前压力/阀后压力）			1.25～10（超过此范围特殊设计）

五、ZZYP自力式调节阀零件材料

零件名称	材料
阀体	ZG230-450、ZG0Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti
阀芯	1Cr18Ni9、0Cr18Ni12Mo2Ti（堆焊Stellite）、PTFE
阀座	1Cr18Ni9、0Cr18Ni12Mo2Ti（堆焊Stellite）
阀杆	1Cr18Ni9、0Cr18Ni12Mo2Ti
橡胶膜片	ding腈、乙炳、氟、耐油橡胶或0Cr18Ni9Ti
膜盖	Q235、Q235涂PTFE
填料	聚四氟乙烯、柔性石墨

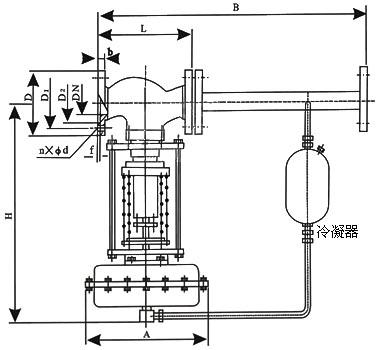

六、ZZYP自力式调节阀外形尺寸及重量

公称通径（DN）			20	25	32	40	50	65	80	100	125	150	200
L		PN16、40	150	160	180	200	230	290	310	350	400	480	600
		PN64	230	230	260	260	300	340	380	430	500	550	650
B			233		332		373	522		673	980		1200
H	压力调节范围 MPa	15～140	475		520		540	710		780	840	880	915
		120～300	455		500		520	690		760	800	870	880
		280～500	450		490		510	680		750	790	860	870
		480～1000	445		480			670		740	780	850	860
		600～1500	445		570		600	820		890	950	950	1000
		1000～2500	445		570		600	820		890	950	950	1000
A	压力调节范围 MPa	15～140	φ282		φ308
		120～300	φ232
		280～1000	φ196					φ196			φ282
		600～2500	φ85	φ96
大约重量（Kg）			26		37		42	72	90	114	130	144	180
导压管接口螺纹			M16×15
